盡管隨著網絡技術的快速發展，千兆乃至萬兆網絡技術和相關產品已經日趨成熟，但在實際的企業網絡環境中，鑒于原有網絡建設的局限和未來網絡技術的快速發展，很多企業用戶都在為何時、如何升級自己的網絡環境而困惑。這里我們就來與大家分享一個成功升級到千兆網的案例。
項目背景:
目前XXX公司局域網采用10M/100M以太網技術，骨干帶寬為百兆。由于業務規模的飛速發展，公司信息化管理越來越倚重網絡科技。鑒于此，XXX公司全網需要全面規劃，未來的新局域網工程將以千兆以太網技術為基礎，萬兆以太網為目標，采用" 全光纖到桌面" 的設計思路，構建強壯的網絡架構。
設計目標
1 、新的局域網主干采用千兆位以太網（Gigabit Ethernet）直接光纖到桌面，摒棄老式的傳統雙絞線。
2 、因公司擴張，新的主干設備應能滿足至少800用戶接入訪問的要求。
3 、支持虛擬網絡（VLAN）。
4、保障網絡及設備的高吞吐能力，保障各種信息（數據、語音、圖像）的高質量傳輸。
5、網絡方案設計必須充分考慮投資保護。

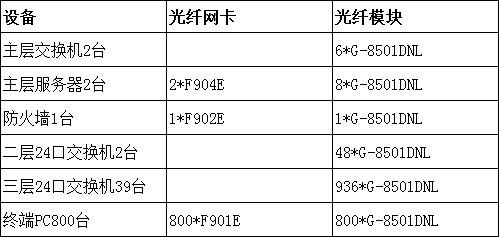

局域網主干設計
在最終執行方案中，2臺主服務器處于性價比考慮，光潤通配置四口千兆光纖網卡F904E，與主層交換機、防火墻及二層交換機對接，整體上比使用單口的或雙口的更便宜。二層交換機采用2臺24口的H3C S1224RV2，滿口配置千兆多模模塊，39臺24口三層交換機實際使用端口819路，冗余19路，滿足客戶需求。
設備介紹

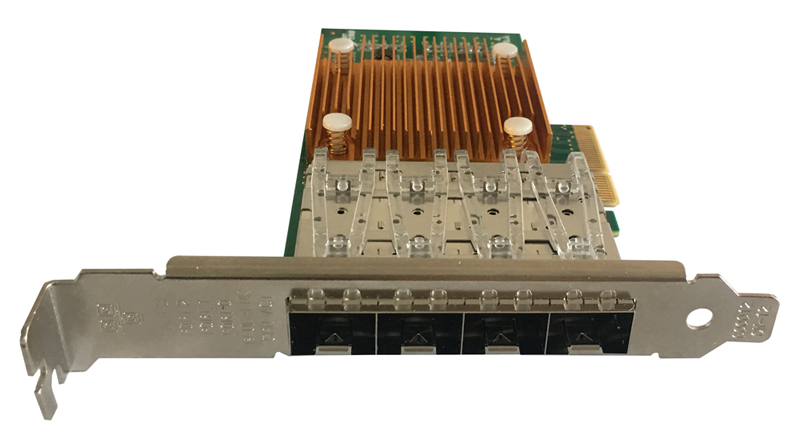

1. F904E
網絡中心的主層服務器網卡采用光潤通F904E，光潤通F904E是一款專為服務器設計，采用Intel i350芯片的千兆網卡，它具有4個千兆的LC接口，可支持4000Mbps的傳輸帶寬，還能解決插槽數量有限的問題，提供優越的性能和良好可靠性，降低單塊集成的端口PCI xpress千兆位以太控制器芯片的能耗。

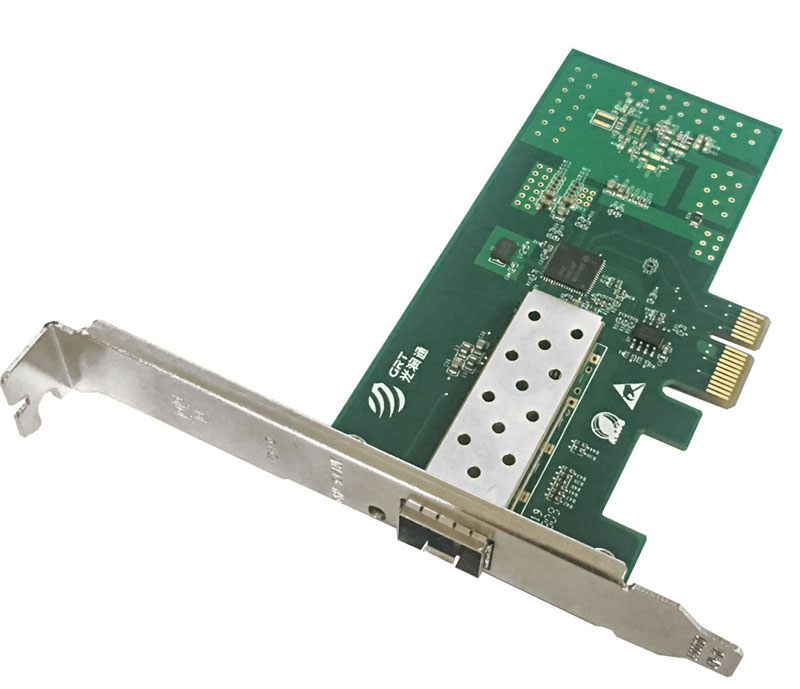

2. F901E
光潤通F901E是一款光纖到桌面網卡，它采用Intel I210芯片，具有1個1000M的LC光纖接口，可支持1000Mbps的傳輸帶寬，同時支持PCI-E X1標準插槽，保證了網卡高效、穩定的工作。另外網卡還支持VLAN、QOS策略、流量控制等功能，適合中大型局域網的應用。

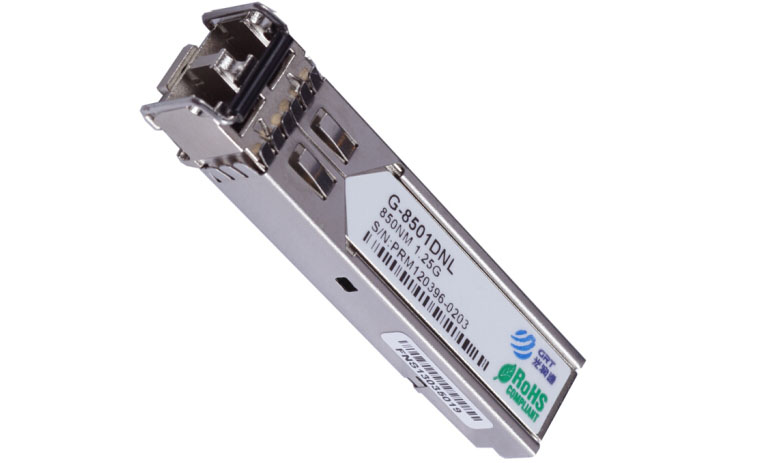

3. G-8501DNL
相比傳統的銅線傳輸，光纖傳輸方式損耗低，傳輸距離遠，在長距離傳輸方面具有很強的優勢。光潤通G-8501DNL多模光纖模塊，波長是850nm，傳輸速率是1.25GB/S，最遠傳輸距離是550米，實用的傳輸介質是多模光纖。其具有單一的雙LC型光端接口，支持熱插拔和數字診斷功能，低功耗，外殼使用金屬全面屏蔽抗電磁干擾，廣泛的兼容性，符合ROHS標準，可廣泛應用于SFP光口的交換機、路由器、防火墻等。
方案總結
2019年9月22日，XXX公司全光纖網絡改造項目正式投入使用。該項目在用戶無感知情況下，完成從傳統銅線網絡到全光纖網絡的切換（整個改造期間原有網絡正常使用）。隨著全光纖網絡的投入使用，不僅極大地提高了公司信息網絡的運行速度和運行穩定性，還將為后期網絡的維護節省了大量的成本。
